我が家の3.5MHzスローパー

1.9/3.5MHz帯『ダブルスローパー』の製作に向けて、必要なものを揃えています。今回は、MFJ-259Bという定番のSWRアナライザー。オークションにて、24000円也。円高の影響でしょう、以前に比べて手頃な価格になったものです。

さっそく、テキトウに作ってある現状の3.5MHz用スローパーのSWRを測定。

Swr1_3

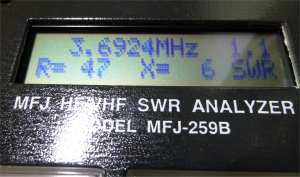

最良点は、3.700MHz付近で、SWR=1.1
Swr2_2

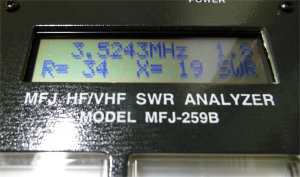

3.525MHzでは、SWR=1.8

周波数が高い方に同調していますから、エレメントを継ぎ足さないといけません。短縮率を0.95として、ちょっと計算。

300 ÷ 3.7 × 0.95 ÷ 4 ≒ 19.26m
300 ÷ 3.525 × 0.95 ÷ 4 ≒ 20.21m

結局、ちょうど1mくらい伸ばす計算になります。これなら、現状のエレメントにヒゲを付けるくらいの感覚で、すぐに調整できそうです。チューナーが要らなくなれば、ローバンドkWへの可能性も見えてきます。
